EN-ZPSN系列直行程電動雙座調節閥
概述
EN-ZPSN系列直行程電動套筒調節閥，由套筒閥配用德國進口PS系列和日工裝3610系列電動執行機構組成。電動執行機構內有伺服系統，無需另配伺服放大器，有輸入控制信號（4-20mADC或1-5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。采用平衡式閥塞結構，具有閥塞穩定性好、不易產生震動、噪聲低敏感性小、允許使用壓差大、連接簡單等特點，廣泛用于流量系數大，泄露量要求比較嚴的電力、冶金、石油、化工、輕工等行業的工業自動控制系統中。
技術參數和性能
1.閥體
形 式：直通雙座鑄造球型閥
公稱通徑：DN20-300mm
公稱壓力:PN1.6 4.0 6.4Mpa
連接形式：法蘭式按JB78-59 JB79-59
材 料:HT200 ZG251 ZG1Cr1Sni9
ZG0Cr18Ni 12Mo2Ti
2.上閥蓋
常溫型（P）：-20-+200℃
散 熱 型：+200℃-+450℃
壓蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯填料，含浸聚四氟乙烯填料
石棉編織填料，柔性石墨
3.閥內組件
閥芯形式：上導向單座套筒或雙座套筒柱塞型閥芯

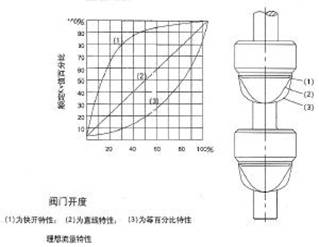

流量特性：等百分比特性、線性特性和快開特性。
材 料:1Cr18Ni9Ti 0Cr18Ni12Mo2
4.執行機構
類 型:可選PS系列或3610系列電子式直行程執行機構。
技術參數和性能:請參閱對應的執行機構與伺服放大器說明

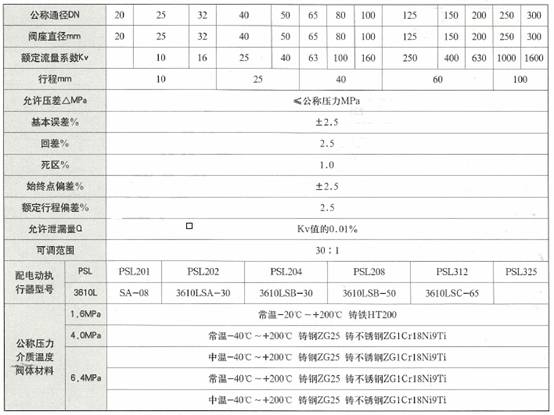

EN-ZPSN型電動雙座調節閥規格參數

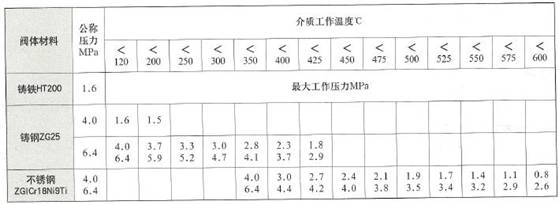

主要零件材料及推薦使用溫度范圍

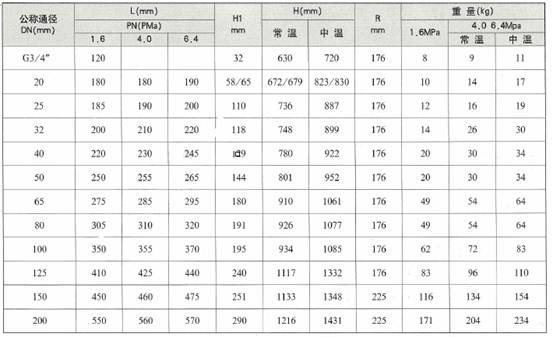

安裝尺寸和重量

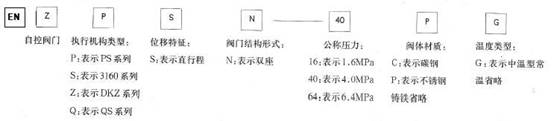

型號編制說明
訂貨須知
1、產品型號與名稱 2、公稱通徑DN（mm） 3、公稱壓力 4、流量特性 5、閥體材質 6、額定流量系數 7、介質種類和溫度范圍 8、閥前后壓力（壓差） 9、電源壓力和控制信號 10、其它特殊要求
